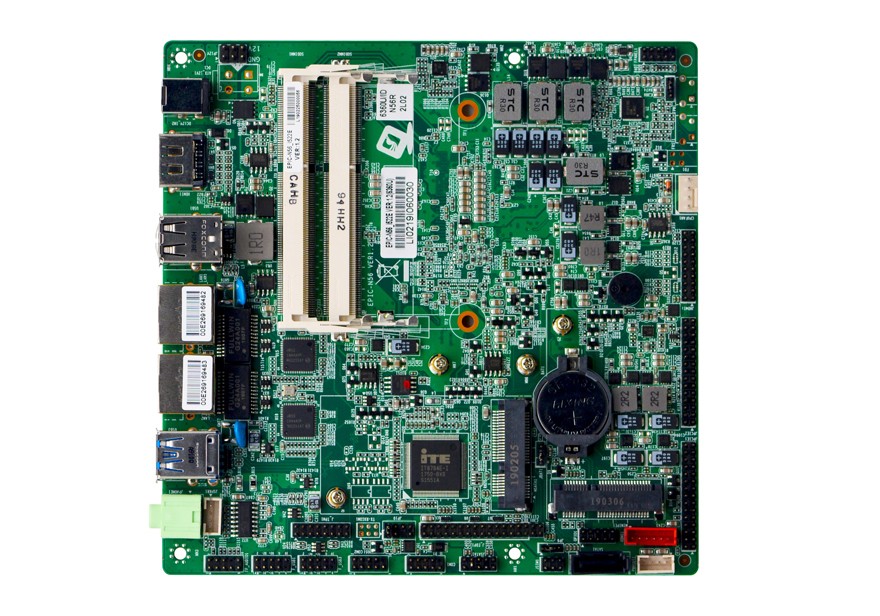

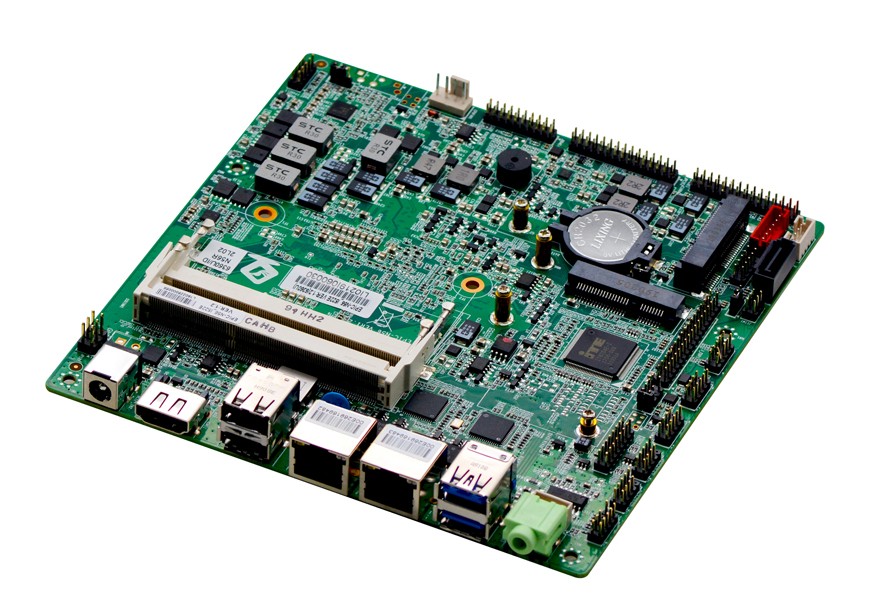

EPIC-N56_I522E VER:1.2(6360U)

项目介绍:

Model

EPIC-N56_I522E VER:1.2(6360U)

processor

Integrate Intel® I5-6360U 2.0GHz dual core processor,TDP15W

chipset

SOC

memory

2*DDR3L  SODIMM slot ,support 1600MHz memory, up to 32GB

display

Integrate Intel® Iris™ Graphics 540 support DirectX 12 OpenGL 4.4, support 4K


1*HDMI,1*EDP

network

2* Intel I211 Gigabit Ethernet support wake on LAN/PXE

HDD

1* 7pin SATA3.0 HDD interface,the transfer rate up to6Gbps


1* JSATA HDD interface,the transfer rate up to 6Gbps


1* MSATA solt,support Intel Protocol HDD,the transfer rate up to 6Gbps

audio

Onboard ALC662 6-channel high fidelity audio controller, support MIC/Line-out,amplifier


Amplifier proposed using 2Ω5W speakers

Expansion slot

1* Mini-PCIE slot,support WIFI/3G/4G model

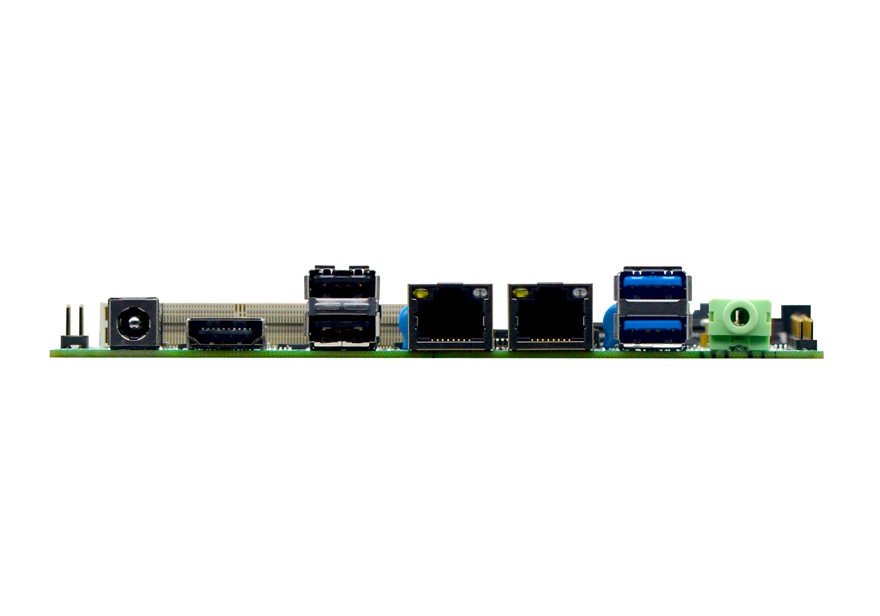

Rear I/O

1* DC 12V power


1* HDMI


2* USB3.0


2* USB2.0


2* RJ45 Gigabit network


1* Line-out


1* Power switch, 1 * restart switch


1* Hard drive LED, 1 * power LED

Buit in I/O

1* 4pinATX power,support 12V power input output


1* PS/2 KB/MS 1*6pin(red)


1* JEDP,2*15pin ,


1* JHDMI 2*10pin,((DP, HDMI, VGA display can be flexibly selected))


2* RS232  serial ports,COM2 support RS485/422 function


1* JTPM,2*8pin ,can support Transfer 4 serial ports with TPM-4COM riser card


2* PCIE,2*15pin ,support 6*PCIE x1 Signal expansion


4* USB2.0,2*5pin


1*Front audio interface  2*5pin


1* amplifier interface  1*4pin


1* Hard disk power interface  1*4pin


1* front panel function buttons and indicator port  2*5pin


1* SIM  2*3pin

Fan interface

fanless,reserved 1*4pin cpu smart fan interface

GPIO

Support 4-way input/output GPIO

BIOS

64Mb Flash ROM

Watch dog

Support hardware reset function(L256,0~255 second)

operating system

Windows 10/Linux

Power type

Adopt DC 12V power

Operating temperature

-10℃~60℃

 storage temperature

-20℃~70℃

humidity

5%-95% (relative humidity; non-condensing)

Dimension

148mm x 148mm


事宜人群:

◆Integrate Intel® I5-6360U 2.0GHz dual core processor,TDP15W

◆Integrate Intel® I5-6360U 2.0GHz dual core processor,TDP15W

◆2*DDR3L  SODIMM slot ,support 1600MHz memory, up to 32GB

◆Integrate Intel® Iris™ Graphics 540 support DirectX 12 OpenGL 4.4, support 4K

◆1*HDMI,1*EDP

◆2* Intel I211 Gigabit Ethernet support wake on LAN/PXE

◆8* USB,2* RS232 serial ports


  • Product Specifications
  • Ordering Information
  • Download Center

Model

EPIC-N56_I522E VER:1.2(6360U)

processor

Integrate Intel® I5-6360U 2.0GHz dual core processor,TDP15W

chipset

SOC

memory

2*DDR3L  SODIMM slot ,support 1600MHz memory, up to 32GB

display

Integrate Intel® Iris™ Graphics 540 support DirectX 12 OpenGL 4.4, support 4K


1*HDMI,1*EDP

network

2* Intel I211 Gigabit Ethernet support wake on LAN/PXE

HDD

1* 7pin SATA3.0 HDD interface,the transfer rate up to6Gbps


1* JSATA HDD interface,the transfer rate up to 6Gbps


1* MSATA solt,support Intel Protocol HDD,the transfer rate up to 6Gbps

audio

Onboard ALC662 6-channel high fidelity audio controller, support MIC/Line-out,amplifier


Amplifier proposed using 2Ω5W speakers

Expansion slot

1* Mini-PCIE slot,support WIFI/3G/4G model

Rear I/O

1* DC 12V power


1* HDMI


2* USB3.0


2* USB2.0


2* RJ45 Gigabit network


1* Line-out


1* Power switch, 1 * restart switch


1* Hard drive LED, 1 * power LED

Buit in I/O

1* 4pinATX power,support 12V power input output


1* PS/2 KB/MS 1*6pin(red)


1* JEDP,2*15pin ,


1* JHDMI 2*10pin,((DP, HDMI, VGA display can be flexibly selected))


2* RS232  serial ports,COM2 support RS485/422 function


1* JTPM,2*8pin ,can support Transfer 4 serial ports with TPM-4COM riser card


2* PCIE,2*15pin ,support 6*PCIE x1 Signal expansion


4* USB2.0,2*5pin


1*Front audio interface  2*5pin


1* amplifier interface  1*4pin


1* Hard disk power interface  1*4pin


1* front panel function buttons and indicator port  2*5pin


1* SIM  2*3pin

Fan interface

fanless,reserved 1*4pin cpu smart fan interface

GPIO

Support 4-way input/output GPIO

BIOS

64Mb Flash ROM

Watch dog

Support hardware reset function(L256,0~255 second)

operating system

Windows 10/Linux

Power type

Adopt DC 12V power

Operating temperature

-10℃~60℃

 storage temperature

-20℃~70℃

humidity

5%-95% (relative humidity; non-condensing)

Dimension

148mm x 148mm


No

Model

Processor

Frequency

Memory

VGA

HDMI

LVDS

EDP

LAN

USB

COM

RS485/422

Power

1

EPIC-N56_I522E VER:1.2(6360U)

I5-6360U

2.0G

2* SODDR3L

/

1

/

1

2*211AT

8

2

/

DC12V
