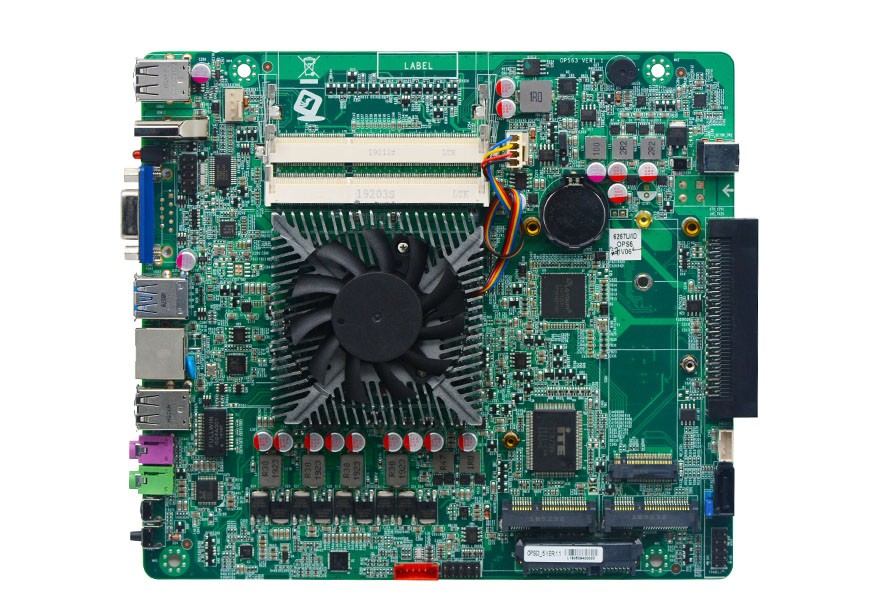

Skylake-U 3855U/1.6G

OPS63_I5 VER:1.2(6267U)

项目介绍:

Model No.

OPS63_I5 VER1.2(6360U)

Processor

Integrated Intel®I5 6360U 2.0GHz  dual core processor,TDP 15W

Compatible Intel® SKYLAKE-U Pentium/Celeron/I3/I5/I7 low power processor

chipset

SOC

Memory

2* SODIMM ,support dual channel  DDR3L 1600MHz memory, up to 32GB

Graphics

Integrated Intel® Iris® Graphics 540,support DirectX 12, OpenGL 4.4,


1*VGA, the highest resolution as :1920X1200@60Hz


1*HDMI1.4, the highest resolution as :4096X2304@24Hz

Network

1* RTL8111F gigabit Ethernet ,support wake on LAN/PXE function

Storage

1* 1*SATA 2.5 inch laptop HDD slot can install HDD directly,


1* MSATA slot, support SSD,the transfer rate up to (with M.2 optional)

Audio

Onboard ALC662 6 channel high fidelity audio controller,support MIC/Line-out

Expansion slots

1* Mini-PCIE slot, support WIFI module

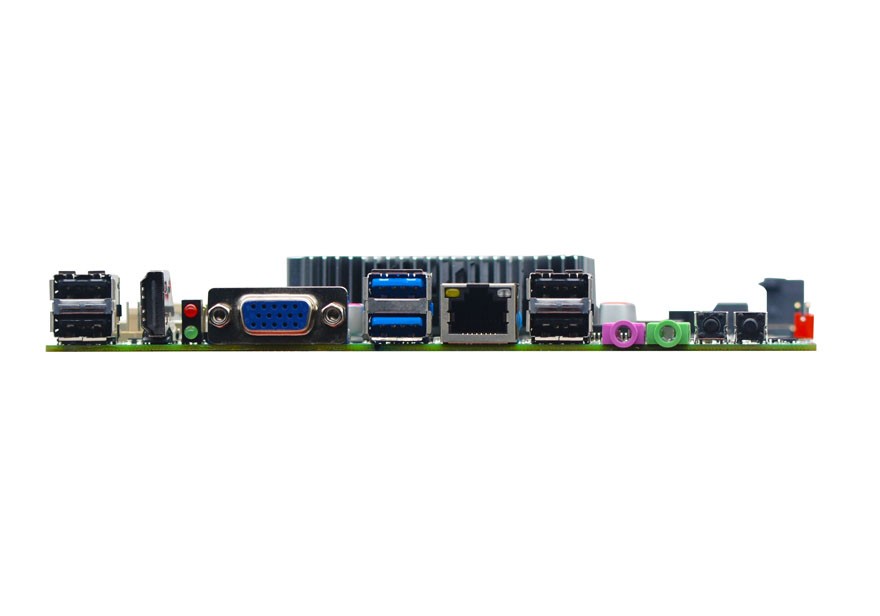

Rear I/O

4* USB2.0


2* USB3.0


1* HDMI


1* HDD LED(Red),1* power LED(Green)


1* DB9 serial port


1* RJ45 Gigabit Ethernet connector


1* Line-out(Green),1*MIC(Red)


1* Power switch ,1*  support for on-key restore function button


1* support OPS_C standard  JAE_TX25 slot


1* DC adapter power interface ,support 12V~19V power input

Internal I/O

1* PS/2 KB/MS port  1* 6pin


1* JVGA 1*12pin


1* Front panel switching button and LED indicator port 2*5Pin

FAN connector

1*4pin CPU smart fan connector ,1*4pin system fan connector

GPIO

Support 4 way input/output GPIO

BIOS

64Mb Flash ROM

Watch dog

Support hardware reset function (L256, 0~255 seconds)

Power input

Adopt DC 12~19V power supply or provide 12V~19V power through JAE_TX25 slot

OS

Windows 7/ 8/10, Linux

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidity

5%-95%( relative humidity, non-condensing)

Dimension

190mm x 170mm


事宜人群:

♦Integrated Intel®I5 6267U 2.9GHz  dual core processor,TDP 28W

♦Compatible Intel® SKYLAKE-U Pentium/Celeron/I3/I5/I7 low power processor

♦2* SODIMM,support dual channel DDR3L 1600MHz memory, up to 32GB

♦Integrated Intel®  Graphics 550, support DirectX 12, OpenGL 4.4,

♦Provide 1* VGA,1*HDMI1.4

♦1* RTL8111F Gigabit Ethernet , support wake on LAN/PXE function


  • Product Specifications
  • Ordering Information
  • Download Center

Model No.

OPS63_I5 VER1.2(6360U)

Processor

Integrated Intel®I5 6360U 2.0GHz  dual core processor,TDP 15W

Compatible Intel® SKYLAKE-U Pentium/Celeron/I3/I5/I7 low power processor

chipset

SOC

Memory

2* SODIMM ,support dual channel  DDR3L 1600MHz memory, up to 32GB

Graphics

Integrated Intel® Iris® Graphics 540,support DirectX 12, OpenGL 4.4,


1*VGA, the highest resolution as :1920X1200@60Hz


1*HDMI1.4, the highest resolution as :4096X2304@24Hz

Network

1* RTL8111F gigabit Ethernet ,support wake on LAN/PXE function

Storage

1* 1*SATA 2.5 inch laptop HDD slot can install HDD directly,


1* MSATA slot, support SSD,the transfer rate up to (with M.2 optional)

Audio

Onboard ALC662 6 channel high fidelity audio controller,support MIC/Line-out

Expansion slots

1* Mini-PCIE slot, support WIFI module

Rear I/O

4* USB2.0


2* USB3.0


1* HDMI


1* HDD LED(Red),1* power LED(Green)


1* DB9 serial port


1* RJ45 Gigabit Ethernet connector


1* Line-out(Green),1*MIC(Red)


1* Power switch ,1*  support for on-key restore function button


1* support OPS_C standard  JAE_TX25 slot


1* DC adapter power interface ,support 12V~19V power input

Internal I/O

1* PS/2 KB/MS port  1* 6pin


1* JVGA 1*12pin


1* Front panel switching button and LED indicator port 2*5Pin

FAN connector

1*4pin CPU smart fan connector ,1*4pin system fan connector

GPIO

Support 4 way input/output GPIO

BIOS

64Mb Flash ROM

Watch dog

Support hardware reset function (L256, 0~255 seconds)

Power input

Adopt DC 12~19V power supply or provide 12V~19V power through JAE_TX25 slot

OS

Windows 7/ 8/10, Linux

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidity

5%-95%( relative humidity, non-condensing)

Dimension

190mm x 170mm


NO.

Model

Processor

Frequency

Memory

VGA

HDMI

LVDS

LAN

USB

COM

RS485/422

Power

1

OPS63_I5 VER:1.2(6267U)

 I5-6267U

2.9G

2*SODDR3L

1

1

/

1*8111F

6

1

/

DC12V~19V


SpecificationsOPS63


Driver(Win7/8/10)

OSDriver TypeDriver NameDownload Now
Win7/8/10 32/64BITChipsetchipsetOPS63
Win7/8/10 32/64BITGraphicsVGAOPS63
Win7/8/10 32/64BITAudioRealtek AudioOPS63
Win7/8/10 32/64BITLANRealtek
OPS63
Win7/8/10 32/64BITMEMEOPS63
Win7/8/10 32/64BITDPTFintel_dptf_81137_1114OPS63
Win7/8/10 32/64BITRSTRSTOPS63
Win7/8/10 32/64BITSerial IOSerial_IOOPS63


♦Integrated Intel®I5 6267U 2.9GHz  dual core processor,TDP 28W

♦Compatible Intel® SKYLAKE-U Pentium/Celeron/I3/I5/I7 low power processor

♦2* SODIMM,support dual channel DDR3L 1600MHz memory, up to 32GB

♦Integrated Intel®  Graphics 550, support DirectX 12, OpenGL 4.4,

♦Provide 1* VGA,1*HDMI1.4

♦1* RTL8111F Gigabit Ethernet , support wake on LAN/PXE function
