Skylake-U 3855U/1.6G

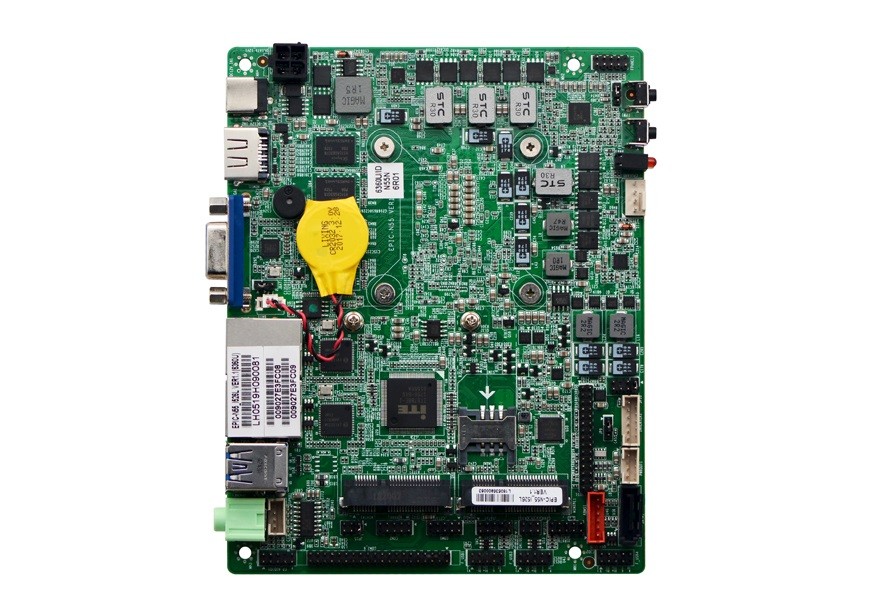

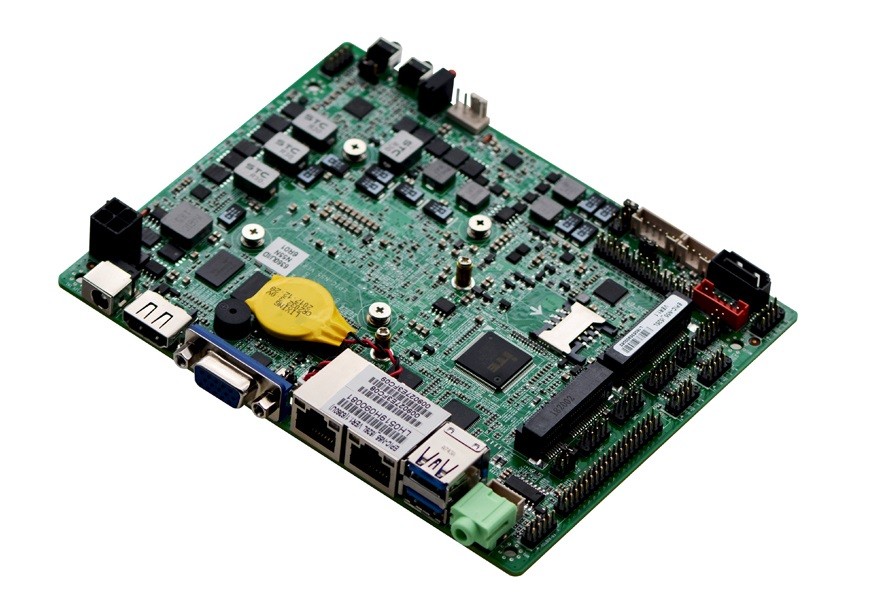

EPIC-N55_I526L VER:1.1(6360U)

项目介绍:

Model No

EPIC-N55_I526L VER:1.1(6360U)

Processor

Integrated Intel® I5-6360U 2.0GHz dual core processor, TDP15W


Compatible with Intel® SKYLAKE-U Pentium/Celeron/I3/I5 I7 28w low

power consumption processor

Chipset

SOC

Memory

Onboard DDR3L 4GB Express memory

Display

Integrated Intel® HD Graphics 540


1* VGA, support 1920x1200@60Hz


1* HDMI1.4, support 4096x2304@24Hz


1* support dual channel 24bit LVDS port

Network

2* Intel® 211AT Gigabit Ethernet, support Wake On LAN / PXE

Storage

1* 7pin SATA3.0 HDD port, transmission rate up to 6Gbps


1* JSATA pin HDD port 2*5pin


1* MSATA SSD slot, transmission rate up to 6Gbps

Audio

Integrated ALC662 6-channel high fidelity audio controller, support MIC、Line_out, power amplifier, power amplifier suggest to use 2Ω5W speaker

Expansion

1* MPCIE slot, support WIFI, 3G, 4G module

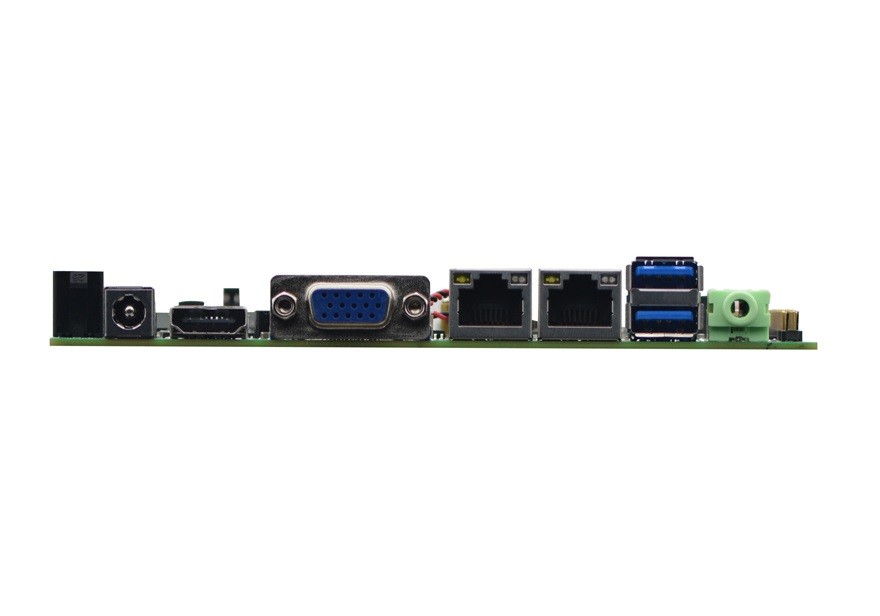

Rear I/O

2* USB 3.0


1* HDMI


1* VGA


2* RJ-45 Gigabit LAN port


1* Line out (green)


1* 12V DC_JACK input


1* Power switch, 1* Reset switch (front panel)


1* Power/HDD indicator LED(front panel)

Built in I/O

1* LVDS port 2*15pin


1* LVDS screen backlight power supply port 1*6pin


6* RS232 COM port, COM2 support 485/422


6* USB 2.0 port 2*5pin


1* PS/2 MS/KB port 1*6Pin


1* Front audio port 2*5pin


1* Power amplifier port 1*4pin


1* HDD power supply port 1*4pin


1* Front panel function button and LED interface 2*5pin


1* SIM socket


1*4 pin ATX power supply connector, support 12V input output

Fan connector

1* 4pin CPU smart fan connector

GPIO

Support 4 ways input output GPIO

BIOS

AMI 64Mb Flash ROM

Watchdog

Support hardware reset function(L256, 0~255 seconds)

Power input

DC_12V

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Humidity

5%-95% relative humidity, non-condensing

Dimension

148mm x 117mm


事宜人群:

◆Integrated Intel® I5-6360U 2.0GHz dual core processor, TDP15W

Compatible with Intel® SKYLAKE-U Pentium/Celeron/I3/I5 I7 28w low power consumption processor

◆Onboard DDR3L 4GB Express memory

◆Integrated Intel® HD Graphics 540

◆2* Intel® 211AT Gigabit Ethernet, support Wake On LAN / PXE

◆8* USB,6* RS232 serial ports


  • Product Specifications
  • Ordering Information
  • Download Center

Model No

EPIC-N55_I526L VER:1.1(6360U)

Processor

Integrated Intel® I5-6360U 2.0GHz dual core processor, TDP15W


Compatible with Intel® SKYLAKE-U Pentium/Celeron/I3/I5 I7 28w low

power consumption processor

Chipset

SOC

Memory

Onboard DDR3L 4GB Express memory

Display

Integrated Intel® HD Graphics 540


1* VGA, support 1920x1200@60Hz


1* HDMI1.4, support 4096x2304@24Hz


1* support dual channel 24bit LVDS port

Network

2* Intel® 211AT Gigabit Ethernet, support Wake On LAN / PXE

Storage

1* 7pin SATA3.0 HDD port, transmission rate up to 6Gbps


1* JSATA pin HDD port 2*5pin


1* MSATA SSD slot, transmission rate up to 6Gbps

Audio

Integrated ALC662 6-channel high fidelity audio controller, support MIC、Line_out, power amplifier, power amplifier suggest to use 2Ω5W speaker

Expansion

1* MPCIE slot, support WIFI, 3G, 4G module

Rear I/O

2* USB 3.0


1* HDMI


1* VGA


2* RJ-45 Gigabit LAN port


1* Line out (green)


1* 12V DC_JACK input


1* Power switch, 1* Reset switch (front panel)


1* Power/HDD indicator LED(front panel)

Built in I/O

1* LVDS port 2*15pin


1* LVDS screen backlight power supply port 1*6pin


6* RS232 COM port, COM2 support 485/422


6* USB 2.0 port 2*5pin


1* PS/2 MS/KB port 1*6Pin


1* Front audio port 2*5pin


1* Power amplifier port 1*4pin


1* HDD power supply port 1*4pin


1* Front panel function button and LED interface 2*5pin


1* SIM socket


1*4 pin ATX power supply connector, support 12V input output

Fan connector

1* 4pin CPU smart fan connector

GPIO

Support 4 ways input output GPIO

BIOS

AMI 64Mb Flash ROM

Watchdog

Support hardware reset function(L256, 0~255 seconds)

Power input

DC_12V

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Humidity

5%-95% relative humidity, non-condensing

Dimension

148mm x 117mm


NO.

Model

Processor

Frequency

Memory

VGA

HDMI

LVDS

LAN

USB

COM

RS485/RS422

Power

1

EPIC-N55_C326L VER:1.1

 3855U

1.6G

On-board 4G

1

1

2ch/24bit

2*WGI211AT

8

6

1

DC12V

2

EPIC-N55_I526L VER:1.1

I5-6360U

2.0G

On-board 4G

1

1

2ch/24bit

2*WGI211AT

8

6

1

DC12V


SpecificationsEPIC-N55_I526L VER:1.1




Driver(Win7/8/10)

OSDriver TypeDriver NameDownload Now
Win7/8/10 32/64BITChipsetchipsetITX-D310_2L
Win7/8/10 32/64BITGraphicsVGAITX-D310_2L
Win7/8/10 32/64BITAudioRealtek AudioITX-D310_2L
Win7/8/10 32/64BITLANIntel
ITX-D310_2L
Win7/8/10 32/64BITMEMEITX-D310_2L
Win7/8/10 32/64BITDPTFintel_dptf_81137_1114ITX-D310_2L
Win7/8/10 32/64BITRSTRSTITX-D310_2L
Win7/8/10 32/64BITSerial IOSerial_IOITX-D310_2L






◆Integrated Intel® I5-6360U 2.0GHz dual core processor, TDP15W

Compatible with Intel® SKYLAKE-U Pentium/Celeron/I3/I5 I7 28w low power consumption processor

◆Onboard DDR3L 4GB Express memory

◆Integrated Intel® HD Graphics 540

◆2* Intel® 211AT Gigabit Ethernet, support Wake On LAN / PXE

◆8* USB,6* RS232 serial ports
