Skylake-U 3855U/1.6G

ITX-M67_I526L VER:1.1(6360U)

项目介绍:
Model No.

ITX-M67_I526L VER:1.1(6360U)

Processor

Integrated Intel®I5-6360U 2.0GHz dual core processor,TDP 15W


Compatible Intel® Skylake-U Celeron/Pentium/I3/I5/I7low consumption processor

Chipset

SOC

Memory

2*DDR3L SODIMM memory slot, support 1600MHz memory, up to 16GB

Display

Integrated Intel® Iris™ Graphics 540 support DirectX 12 OpenGL 4.4, support 4K


1*VGA, support resolution:1920X1200@60Hz


1*HDMI1.4, support resolution:4096X2304@24Hz


1* support dual channel 24bit LVDS(with EDP optional, defaulted LVDS)

Network

2* Intel WGI211AT Gigabit LAN, support Wake On LAN, PXE

Storage

1* SATA3.0 HDD port, transmission rate up to 6Gbps


1* MSATA slot, support Intel protocol SSD, transmission rate up to 6Gbps


1* SATA3.0 2.5 inch laptop HDD slot, can install HDD directly

Audio

Integrated ALC662 6-channel high fidelity audio controller, support MIC, Line_out,  power amplifier


Support power amplifier 2Ω5W trumpet

Expansion Slot

1* Mini-PCIE slot, support WIFI, 3G module

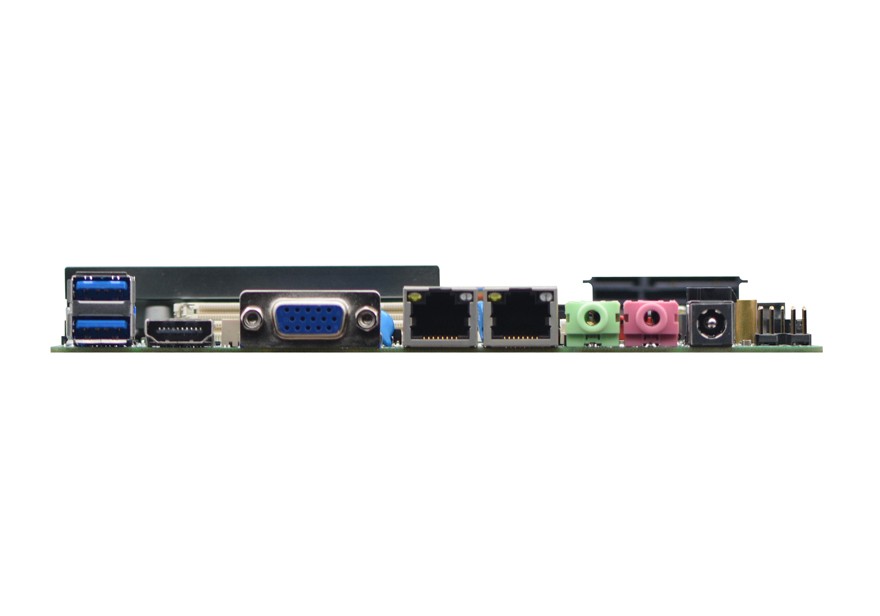

Rear Panel I/O

2* USB3.0


1* HDMI


1* DB15 VGA


2* RJ45 Gigabit Ethernet LAN port


1*Line-out(green), 1*MIC(red)


1*12V DC_IN Jack

Internal I/O

1* JVGA1 port 1*12pin(same signal with DB15)


1* JHDMI port 2*8pin(same signal with HDMI)


1* LVDS port 2*15pi, support dual channel 24bit (with EDP optional)


1*LVDS backlight power supply port 1*6pin


6* RS232 serial port, COM1/COM2 support the 9th pin charged function, COM2/COM4 support RS485/RS422


1* PS/2 KB/MS port (red) 1*6Pin


6* USB2.0 port 2*5pin, F_USB4 and USB1 optional.


1* Front audio port 2*5pin


1* Front panel switch button and LED indicator port 2*5Pin


1* HDD power supply port 1*4pin


1* Power amplifier port 1*4pin


1* SIM socket


1* 4pin ATX power connector(12V input power power connector optional)


1* PCIE port, 2*15pin, support 4*PCIE x1 signal


1* LPC port, 2*8pin, used for expanding 4* serial port

Fan Connector

1*4pin CPU smart fan connector, 1* 3pin system fan connector

GPIO

Support 4-way input output GPIO

BIOS

64Mb Flash ROM

Watchdog

Support hardware reset function(L256, 0~255 seconds)

Power Supply

DC 12V power adaptor

Operating System

Windows 7 , Windows 8 , Windows 10 , Linux

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidity

5%-95% relative humidity, non-condensing

Dimension

170mm x 170mm


事宜人群:

♦ Integrated Intel®I5-6360U 2.0GHz dual core processor,TDP 15W

♦ Compatible Intel® SKYLAKE-U Pentium/Celeron/I3/I5/I7 Low power processor

♦ 2*DDR3L SODIMM memory slot, support 1600MHz memory, up to 16GB

♦ 2* Intel WGI211AT Gigabit LAN, support Wake On LAN, PXE

♦ Integraged Intel® HD Graphics 540 support DirectX 12 OpenGL 4.4

♦ Provide 1* VGA,1*HDMI1.4,1* LVDS


  • Product Specifications
  • Ordering Information
  • Download Center
Model No.

ITX-M67_I526L VER:1.1(6360U)

Processor

Integrated Intel®I5-6360U 2.0GHz dual core processor,TDP 15W


Compatible Intel® Skylake-U Celeron/Pentium/I3/I5/I7low consumption processor

Chipset

SOC

Memory

2*DDR3L SODIMM memory slot, support 1600MHz memory, up to 16GB

Display

Integrated Intel® Iris™ Graphics 540 support DirectX 12 OpenGL 4.4, support 4K


1*VGA, support resolution:1920X1200@60Hz


1*HDMI1.4, support resolution:4096X2304@24Hz


1* support dual channel 24bit LVDS(with EDP optional, defaulted LVDS)

Network

2* Intel WGI211AT Gigabit LAN, support Wake On LAN, PXE

Storage

1* SATA3.0 HDD port, transmission rate up to 6Gbps


1* MSATA slot, support Intel protocol SSD, transmission rate up to 6Gbps


1* SATA3.0 2.5 inch laptop HDD slot, can install HDD directly

Audio

Integrated ALC662 6-channel high fidelity audio controller, support MIC, Line_out,  power amplifier


Support power amplifier 2Ω5W trumpet

Expansion Slot

1* Mini-PCIE slot, support WIFI, 3G module

Rear Panel I/O

2* USB3.0


1* HDMI


1* DB15 VGA


2* RJ45 Gigabit Ethernet LAN port


1*Line-out(green), 1*MIC(red)


1*12V DC_IN Jack

Internal I/O

1* JVGA1 port 1*12pin(same signal with DB15)


1* JHDMI port 2*8pin(same signal with HDMI)


1* LVDS port 2*15pi, support dual channel 24bit (with EDP optional)


1*LVDS backlight power supply port 1*6pin


6* RS232 serial port, COM1/COM2 support the 9th pin charged function, COM2/COM4 support RS485/RS422


1* PS/2 KB/MS port (red) 1*6Pin


6* USB2.0 port 2*5pin, F_USB4 and USB1 optional.


1* Front audio port 2*5pin


1* Front panel switch button and LED indicator port 2*5Pin


1* HDD power supply port 1*4pin


1* Power amplifier port 1*4pin


1* SIM socket


1* 4pin ATX power connector(12V input power power connector optional)


1* PCIE port, 2*15pin, support 4*PCIE x1 signal


1* LPC port, 2*8pin, used for expanding 4* serial port

Fan Connector

1*4pin CPU smart fan connector, 1* 3pin system fan connector

GPIO

Support 4-way input output GPIO

BIOS

64Mb Flash ROM

Watchdog

Support hardware reset function(L256, 0~255 seconds)

Power Supply

DC 12V power adaptor

Operating System

Windows 7 , Windows 8 , Windows 10 , Linux

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidity

5%-95% relative humidity, non-condensing

Dimension

170mm x 170mm


NO.

Model

Processor

Frequency

Memory

VGA

HDMI

LVDS

EDP

LAN

USB

COM

485/422

Power

1

ITX-M67_I526L VER:1.1(6287U)

I5-6287U

3.1G

2*SODDR3L

1

1

2ch/24Bit

/

2*211AT

8

6

COM2/4

DC12V

2

ITX-M67_I526L VER:1.1(6360U)

I5-6360U

2.0G

2*SODDR3L

1

1

2ch/24Bit

/

2*211AT

8

6

COM2/4

DC12V

3

ITX-M67_I726L VER:1.1(6660U)

I7-6660U

2.4G

2*SODDR3L

1

1

2ch/24Bit

/

2*211AT

8

6

COM2/4

DC12V

4

ITX-M67_I522E VER:1.1(6287U)

I5-6287U

3.1G

2*SODDR3L

1

1

/

1

2*211AT

8

2

COM2

DC12V

5

ITX-M67_I522E VER:1.1(6360U)

I5-6360U

2.0G

2*SODDR3L

1

1

/

1

2*211AT

8

2

COM2

DC12V



SpecificationsITX-M67_I5210L VER:1.0(6360U)


Driver (Win7/8/10)

OSDriver TypeDriver NameDownload Now
Win7/8/10 32/64BITChipsetchipsetITX-D310_2L
Win7/8/10 32/64BITGraphicsVGAITX-D310_2L
Win7/8/10 32/64BITAudioRealtek AudioITX-D310_2L
Win7/8/10 32/64BITLANIntel
ITX-D310_2L
Win7/8/10 32/64BITMEMEITX-D310_2L
Win7/8/10 32/64BITDPTFintel_dptf_81137_1114ITX-D310_2L
Win7/8/10 32/64BITRSTRSTITX-D310_2L
Win7/8/10 32/64BITSerial IOSerial_IOITX-D310_2L
