Atom

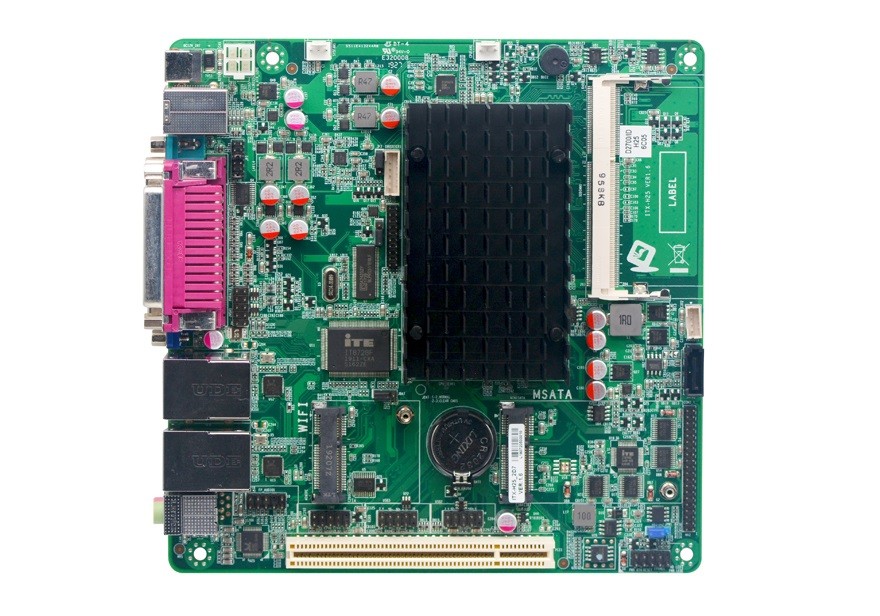

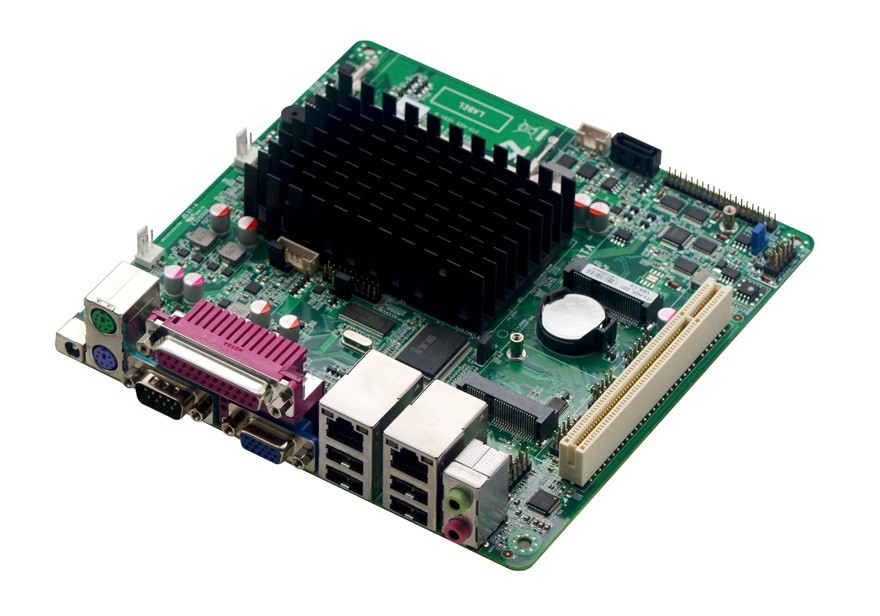

ITX-H25_2D7 VER:1.6

项目介绍:

Model No.

ITX-H25_2D7 VER:1.6

Processor

Integrated Intel®Atom D2700 2.13G dual core processor

Chipset

Adopt Intel® NM10 high speed chipset.

Memory

1* DDR3 SODIMM memory slot,support 800/1066MHz memory, up to 4GB.

Graphics

Integrated Intel® GMA3600 graphics


1*VGA,1*LVDS (support single channel 24BIT)


Support VGA;LVDS synchronous/Asynchronous display

Network

2* RTL8111F Gigabit Ethernet ,support wake on LAN/PXE function .

Storage

1* SATA2.0 HDD port  ,the transfer rate up to 3Gbps.


1* MSATA slot, support SSD,the transfer rate up to 3Gbps

Audio

Integrated ALC662 6 channel high fidelity audio controller, support MIC, Line_ou

Expansion slot

1* PCI slot,


1* Mini-PCIE slot, support WIFI、USB WIFI,

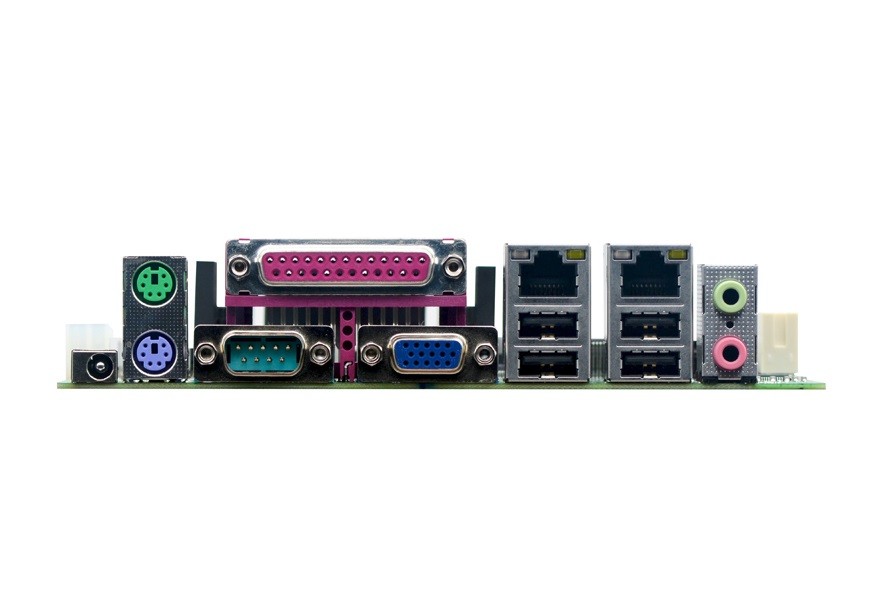

Rear I/O

1* 12V DC JACK power input port


1* PS/2 KB/MS port


4* USB2.0


2* RJ-45 gigabit ethernet ports


1* double standard audio port (support MIC、Line out)


1* LPT


1* VGA


1* RS232 serial port ( 1/9pin support 5V/12V charged function)

Internal I/O

1* HDD power supply port


4* USB2.0


5* RS232 serial ports


1* Front  panel audio port  2*5pin


1* single 24Bit LVDS port


1* screen power supply port  1*6pin


1* front panel function buttons and indicator port 2*5pin


1* JVGA1 2*5pin, the same signal with DB15


1* 4pin ATX 12V power port

FAN interface

Support fanless cooling,reserved 1* 3pin CPU connector, 1*3pin system connector

BIOS

16Mb Flash ROM

Watch dog

Support hardware reset function (L256, 0~255 seconds)

OS

Windows 7

Power input

Adopt DC 12V power supply

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidiry

5%-95% relative humidity, non-condensing

Dimension

170mm x 170mm


事宜人群:

♦ Integrated Intel®Atom D2700 2.13G dual core processor

♦ Adopt Intel® NM10 high speed chipset..

♦ 1* DDR3 SODIMM memory slot, support800/1066MHz memory, up to 4GB.

♦ Integrated Intel® GMA3600 Graphics

♦ Provide 1*VGA,1*LVDS (support single channel 24BIT)

♦ 2* RTL8111F Gigabit Ethernet ,support wake on LAN/PXE function

♦ 6*RS232,8*USB2.0,1*LPT

  • Product Specifications
  • Ordering Information
  • Download Center

Model No.

ITX-H25_2D7 VER:1.6

Processor

Integrated Intel®Atom D2700 2.13G dual core processor

Chipset

Adopt Intel® NM10 high speed chipset.

Memory

1* DDR3 SODIMM memory slot,support 800/1066MHz memory, up to 4GB.

Graphics

Integrated Intel® GMA3600 graphics


1*VGA,1*LVDS (support single channel 24BIT)


Support VGA;LVDS synchronous/Asynchronous display

Network

2* RTL8111F Gigabit Ethernet ,support wake on LAN/PXE function .

Storage

1* SATA2.0 HDD port  ,the transfer rate up to 3Gbps.


1* MSATA slot, support SSD,the transfer rate up to 3Gbps

Audio

Integrated ALC662 6 channel high fidelity audio controller, support MIC, Line_ou

Expansion slot

1* PCI slot,


1* Mini-PCIE slot, support WIFI、USB WIFI,

Rear I/O

1* 12V DC JACK power input port


1* PS/2 KB/MS port


4* USB2.0


2* RJ-45 gigabit ethernet ports


1* double standard audio port (support MIC、Line out)


1* LPT


1* VGA


1* RS232 serial port ( 1/9pin support 5V/12V charged function)

Internal I/O

1* HDD power supply port


4* USB2.0


5* RS232 serial ports


1* Front  panel audio port  2*5pin


1* single 24Bit LVDS port


1* screen power supply port  1*6pin


1* front panel function buttons and indicator port 2*5pin


1* JVGA1 2*5pin, the same signal with DB15


1* 4pin ATX 12V power port

FAN interface

Support fanless cooling,reserved 1* 3pin CPU connector, 1*3pin system connector

BIOS

16Mb Flash ROM

Watch dog

Support hardware reset function (L256, 0~255 seconds)

OS

Windows 7

Power input

Adopt DC 12V power supply

Working Temp.

-10℃~60℃

Storage Temp.

-20℃~70℃

Working Humidiry

5%-95% relative humidity, non-condensing

Dimension

170mm x 170mm


No.

Model

Processor

Frequency

Memory

VGA

LVDS

LAN

USB

COM

RS485/422

Power

1

ITX-H25_2D6  VER:1.6

D2700

2.13G

1*SODDR3

1

1*24Bit

2*RTL8111f

8

6

X

DC12V



Specifications
ITX-H25_2D7 VER:1.6


Driver(WINXP/7/8)


OSDrive TypeDriver NameDownload now
WinXP/7/8 32/64BITChipsetinfITX-H25
WinXP/7/8 32/64BITGraphicsVGAITX-H25
WinXP/7/8 32/64BITAudioRealtek AudioITX-H25
WinXP/7/8 32/64BITLANRealtekITX-H25
Win7 32/64 BITUSB3.0USB3.0ITX-H25
