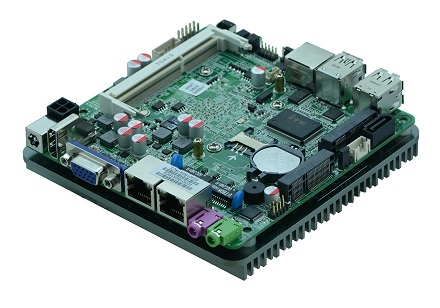

Baytrail J1900/2.00G

STX-N39_19 VER1.1

项目介绍:

Model No.

STX-N39_19 VER:1.1

Processor

Intel®J1900 quad core Processor 2.00GHz,TDP10W

Chipset

Intel® Bay trail SOC chipset

Memory

1*SO DDRIII slot,support1600/1333MHz DDR3L/1.35V memory, up to 8GB

Display

Integrated Intel®HD Graphics


Support 1*VGA,1*HDMI


Support VGA; HDMI synchronous / asynchronous display

LAN

2* RTL8111F  Gigabit Ethernet,Support Wake on LAN/PXE

Storage

1* MSATA SSD port


1* SATA2.0 HDD port

Audio

Onboard ALC662 6-channel high fidelity audio controller, support MIC/Line-out

Expansion

1* Mini-PCIE, support WIFI module/3G module


1* MSATA Support SSD/WIFI (Default is SSD),SSD transfer rate up to 3Gbps

Rear I/O

3* USB2.0, 1*USB3.0


1* HDMI


1* VGA


2* RJ-45


1* Line out(green),1* MIC(purple)


1* CISCO standard COM


1* Power switch


1* 12V DC JACK input


1* HDD LED, 1* Power LED

Built-in I/O

1* JVGA1(1*12pin) same signal with DB15


2* USB2.0(2*5pin,optional with USB2)


1* PS/2 KB/MS connector(1*6Pin)


1* SIM card socket


1*  PWROUT (Hard disk power supply connector)


1*  FP1(2*5pin front panel function buttons and indicator connector)


1* 4pin ATX 12V power input/output interface

Fan Connector

Support fanless cooling,reserve 1* 3pin CPU FAN connector

GPIO

Support 4-way input output GPIO

BIOS

AMI 64Mb Flash ROM

Watchdog

Support hardware reset function (L256, 0~255 seconds)

Power Input

DC 12V single power supply

Operating Temp

-10℃~60℃

Storage Temp.

-20℃~70℃

Humidity

5%-95% relative humidity; non-condensing

Dimension

120mm x 120mm


事宜人群:

♦ Intel®J1900 4 core Processor 2.00GHz,TDP10W

♦ Based on Intel® Bay trail SOC

♦ 1*SO DDRIII,Support 1600/1333MHz DDR3L/1.35V,MAX up to 8GB

♦ 2* RTL8111F  Gigabit Ethernet,Support Wake on LAN/PXE

♦ 5*USB2.0,1*USB3.0,1*RS232 serial port

  • Product Specifications
  • Ordering Information
  • Download Center

Model No.

STX-N39_19 VER:1.1

Processor

Intel®J1900 quad core Processor 2.00GHz,TDP10W

Chipset

Intel® Bay trail SOC chipset

Memory

1*SO DDRIII slot,support1600/1333MHz DDR3L/1.35V memory, up to 8GB

Display

Integrated Intel®HD Graphics


Support 1*VGA,1*HDMI


Support VGA; HDMI synchronous / asynchronous display

LAN

2* RTL8111F  Gigabit Ethernet,Support Wake on LAN/PXE

Storage

1* MSATA SSD port


1* SATA2.0 HDD port

Audio

Onboard ALC662 6-channel high fidelity audio controller, support MIC/Line-out

Expansion

1* Mini-PCIE, support WIFI module/3G module


1* MSATA Support SSD/WIFI (Default is SSD),SSD transfer rate up to 3Gbps

Rear I/O

3* USB2.0, 1*USB3.0


1* HDMI


1* VGA


2* RJ-45


1* Line out(green),1* MIC(purple)


1* CISCO standard COM


1* Power switch


1* 12V DC JACK input


1* HDD LED, 1* Power LED

Built-in I/O

1* JVGA1(1*12pin) same signal with DB15


2* USB2.0(2*5pin,optional with USB2)


1* PS/2 KB/MS connector(1*6Pin)


1* SIM card socket


1*  PWROUT (Hard disk power supply connector)


1*  FP1(2*5pin front panel function buttons and indicator connector)


1* 4pin ATX 12V power input/output interface

Fan Connector

Support fanless cooling,reserve 1* 3pin CPU FAN connector

GPIO

Support 4-way input output GPIO

BIOS

AMI 64Mb Flash ROM

Watchdog

Support hardware reset function (L256, 0~255 seconds)

Power Input

DC 12V single power supply

Operating Temp

-10℃~60℃

Storage Temp.

-20℃~70℃

Humidity

5%-95% relative humidity; non-condensing

Dimension

120mm x 120mm


No.

Model No.

CPU

Frequency

Memory

VGA

HDMI

LVDS

LAN

USB

COM

RS485

Power

1

STX-N39 VER:1.1

J1900

2.0G

1*SODDR3L

1

1

X

1

6

1

X

DC/12V

2

STX-N39_19 VER:1.1

J1900

2.0G

1*SODDR3L

1

1

X

2

6

1

X

DC/12V

3

STX-N39_05 VER:1.1

N2805

1.46G

1*SODDR3L

1

1

X

1

6

1

X

DC/12V

4

STX-N39_18 VER:1.1

J1800

2.41G

1*SODDR3L

1

1

X

2

6

1

X

DC/12V


SpecificationsSTX-N39_19 VER:1.2A




Driver(WIN7/8/10)

OSDriver TypeDriver NameDownload Now
Win7/8/10 32/64BITChipsetchipsetSTX-N39
Win7/8/10 32/64BITGraphicsVGASTX-N39
Win7/8/10 32/64BITAudioRealtek AudioSTX-N39
Win7/8/10 32/64BITLANRealtekSTX-N39
Win7/8/10 32/64BITTXETXESTX-N39
Win7/8/10 32/64BITMBIMBISTX-N39
Win7 32/64BITUSB3.0USB3.0STX-N39


♦ Intel®J1900 4 core Processor 2.00GHz,TDP10W

♦ Based on Intel® Bay trail SOC

♦ 1*SO DDRIII,Support 1600/1333MHz DDR3L/1.35V,MAX up to 8GB

♦ 2* RTL8111F  Gigabit Ethernet,Support Wake on LAN/PXE

♦ 5*USB2.0,1*USB3.0,1*RS232 serial port
